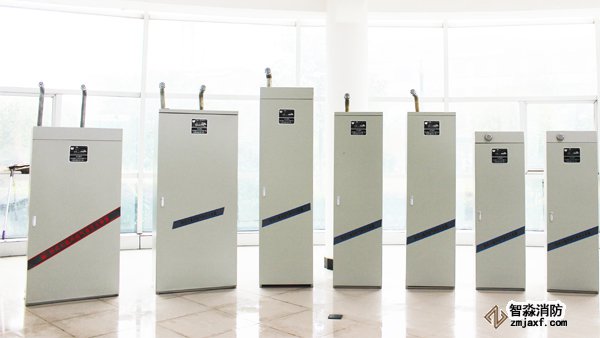

柜式七氟丙烷滅火裝置是一種預制的，直接放在防護區內，由一套或者幾套滅火裝置保護一個防護區。在發生火災時，不需要經過很多管路，直接就在防護區內噴放滅火。柜式七氟丙烷滅火裝置根據結構形式可分為雙瓶組和單瓶組滅火裝置。具有安裝靈活方便，可輕便移動，工作準確可靠，操作維修方便等特點，不需配備單獨的鋼瓶間。
柜式七氟丙烷滅火裝置主要適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、易燃液體存儲區、潔凈廠房等重點場所的消防保護。
智淼消防從柜式七氟丙烷滅火裝置安裝前準備、安裝中注意事項及安裝后的調試為大家分享柜式七氟丙烷滅火裝置的安裝調試方法。
一、施工準備
施工單位應嚴格按照設計要求進行施工安裝，在施工前，以下幾個方面的問題應得到落實。
1、資料準備
（1）設計施工圖、設計說明書、主要部件的使用維護說明書等是否完備；
（2）滅火裝置的合格證、檢驗報告等質量證明文件是否齊全。
2、零部件和材料檢查
（1）各組成零部件的外觀質量；
（2）對照銘牌，規格型號是否符合要求；
（3）檢測滅火劑瓶組壓力，壓力表指針在綠區為正常，操作說明如下：
逆時針方向緩慢旋松0.5～1圈壓力表開關，壓力表指針將擺動到最后停止不動，該位置讀數即為瓶組內部實時壓力值。檢測完畢，必須順時針方向旋緊該壓力表開關，以防止壓力表長期受壓疲勞而泄漏。
（4）電磁型驅動裝置和先導閥是否動作可靠。
2、防護區和滅火裝置的檢查
（1）防護區內應設警鈴或聲光報警器，火災發生時，警示人員及時離開。防護區的位置、大小、可燃物質、維護構件性能、門窗設置、開口情況是否與設計相符；
（2）防護區外應設聲光報警器，建議安排在防護區疏散出口的門楣上方。滅火裝置的位置、環境溫度、承載能力是否符合設計要求。
（3）緊急啟停按鈕應該安裝在防護區疏散出口的門外便于操作的地方，安裝高度為中心點距地面1.5m，緊急啟停按鈕具備緊急啟動和緊急停止功能。
（4）如設置手動與自動轉換裝置，應設在防護區疏散出口的門外便于操作的地方，安裝高度為中心點距地面1.5m。
（5）滅火劑噴放指示燈應設在防護區的入口處，建議安裝在門楣上方，滅火劑噴放時指示燈點亮，保持到防護區通風換氣后，以手動方式解除。
二、柜式七氟丙烷滅火裝置安裝
1、柜體總體安裝
（1）現場安裝時，柜體應做到輕拿輕卸，防止碰撞、震動、倒置及傾斜。

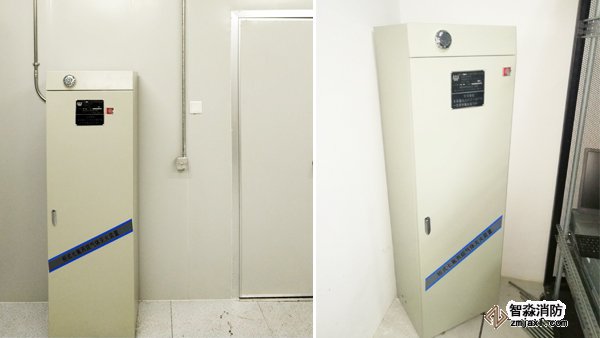

（2）將柜體放置在防護區氣體滅火設計圖紙所標識位置，建議盡量使柜體背部安裝在防護區靠墻位置，單臺時應將噴嘴基本對準重點保護設備，多臺時應均勻分布，并保證柜體平穩無晃動和傾斜，用膨脹螺栓將其固定。
（3）應留有足夠的操作空間，使操作面距墻或兩操作面之間的距離不小于1m。
2、滅火劑瓶組
（1）將滅火劑瓶組放置到柜體中，旋下容器閥上的安全帽，依次安裝滅火劑輸送管道和噴嘴等配件，用抱箍把滅火劑瓶組固定到柜體上，為保證密封可在螺紋連接處加裹生料帶。（注意：電磁型驅動程裝置暫不安裝）
（2）雙瓶組柜機的安裝和調試與單瓶柜機基本相同。
（3）誤噴射防護帽出廠時配裝，以避免瓶組在轉運期間各種原因?qū)е碌恼`噴放造成安全事故，因此瓶組未聯接管路前或維修檢查需斷開管路時應安裝該防護帽，拆下的防護帽應注意保存和保管。
3、電磁型驅動裝置
為確保安全，防止誤噴，電磁驅動裝置應在系統驗收合格之后安裝，拔出保險銷方能正常使用。將電磁驅動器安裝在儲瓶容器閥上(應在確保調試完畢后安裝)。若是雙瓶組，將電磁驅動器安裝在主動儲瓶容器閥上，氣動驅動器安裝在從動儲瓶容器閥上。
4、噴嘴
安裝時應逐個核對型號、規格及噴灑方向，嚴格按設計要求安裝。將噴嘴安裝在柜體上部噴嘴孔，噴射方向朝柜外，內部用緊固螺母固定在柜體上。
5、壓力表
壓力表安裝在容器閥壓力表接口上，扳手?jǐn)Q緊。
6、安裝雙瓶組啟動管路，將主動瓶容器閥與從動瓶氣動驅動器連接起來。若兩瓶組距離有偏差會導致該部件安裝不上，此時需微調兩瓶組的位置。(單瓶組無此操作)
7、將壓力信號器及電磁驅動器的線路從柜體后預留穿線孔穿出，并與火災自動報警滅火控制器或消防控制中心接通。注意使用防護套管，以免損壞線路。
8、檢查各個安裝連接部位，必須保證固定牢靠，管路連接密封處良好，線路連接無誤。至此，整套柜式七氟丙烷滅火裝置安裝完畢。
三、調試
柜式七氟丙烷滅火裝置的調試應在與之相關的探測、報警和控制系統調試完畢后進行。安裝調試應對所安裝的裝置及安裝質量進行檢查，檢查各保險措施避免誤操作導致誤噴放，確保人員安全。模擬噴放試驗應按GB50263-2007《氣體滅火系統施工及驗收規范》中附錄E相關條款執行。
1、電磁驅動器啟動試驗
取下電磁驅動器，拔出電磁驅動器保險銷，接通測試電源(DC24V)，試驗電磁鐵聯動閘刀是否動作。測試完畢后，閘刀及電磁驅動器保險銷應復位。
2、儲存壓力檢查
逆時針旋開壓力表后面螺母至壓力表顯示(測壓通道打開)，如指針在綠區為正常。檢測完畢后，切記應旋緊螺母(關閉測壓通道)，以免壓力表長期受壓損壞和泄露。
3、反饋信號模擬
短接壓力信號器的兩條引線模擬噴放反饋信號。
4、火災自動報警滅火控制器調試
分別進行自動啟動、電氣手動啟動、機械應急手動啟動等測試。應符合《氣體滅火系統施工及驗收規范》要求。
5、調試合格后，將電磁驅動器小心的安裝在滅火劑容器閥上，壓力信號器安裝在高壓軟管相應接口上，與信號反饋線連接。
智淼消防在柜式七氟丙烷滅火裝置的應用上有著豐富的施工經驗，對于柜式七氟丙烷滅火裝置無論是從設計、安裝還是從后期的維護、調試都有豐富的經驗。
